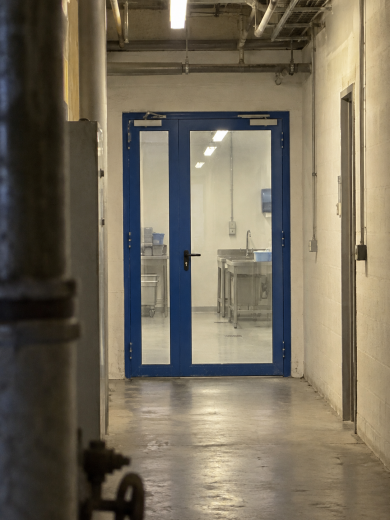

Полуторная противопожарная дверь EIW-90 с максимальным остеклением

Согласование полуторной противопожарной двери EIW-90 с максимальным остеклением начните с размеров выбранного исполнения и схемы створок: задача подбора — получить большую стеклянную часть в границах испытанного решения. Доступная ширина составляет 1000–2150 мм, высота — 1100–2500 мм; это размеры изделия, а не чистого прохода или монтажного зазора. Полуторный формат предполагает основную и более узкую дополнительную створку, поэтому их соотношение нужно отразить на схеме. «Гранд Сталь» производит такие изделия по размерам и требованиям проекта.

Полуторная противопожарная дверь EIW-90 с максимальным остеклением

Площадь стеклянной части согласуют после габаритов и распределения створок: слово «максимальное» здесь не означает произвольную долю прозрачной поверхности. Первая существенная деталь — допустимая площадь и расположение стекла ограничены испытанной светопрозрачной конструкцией, а не только пожеланием сделать заполнение визуально легче. Вторая — класс EIW 90 по ГОСТ 30247.4-2022 относится к решению в целом: предел огнестойкости составляет 90 минут с учётом потери целостности, теплоизолирующей способности и ограничения теплового излучения. Поэтому эскиз с большей прозрачной площадью нельзя считать допустимым лишь на основании внешнего сходства с согласованным вариантом.

Заполнение в составе испытанного решения

В предусмотренных конструкцией участках используется негорючий теплоизоляционный материал; его состав, плотность и укладка должны строго соответствовать испытанному исполнению EIW 90. При подборе важно рассматривать стеклянную часть вместе с этим заполнением, а не как независимый элемент, который можно увеличить без пересмотра остальных деталей. Замену материала или изменение его укладки нельзя обосновать одним лишь сохранением внешних размеров: внешне похожий вариант не подтверждает тот же результат испытаний.

Что нужно для согласования комплектации?

Для расчёта полуторной противопожарной двери EIW-90 с максимальным остеклением нужны размеры места установки, схема створок и эскиз желаемой стеклянной части. Также укажите левое или правое открывание, а направление определите по проекту и назначению выхода. Порог, отсутствие порога или выпадающий вариант допустимы только при наличии соответствующего исполнения в конструкторской документации и испытаниях EIW 90. Пришлите фотографию места установки, чтобы уточнить конфигурацию и вопросы к проекту; снимок поможет обсудить детали, но не заменит проверку проектных требований и документации.
