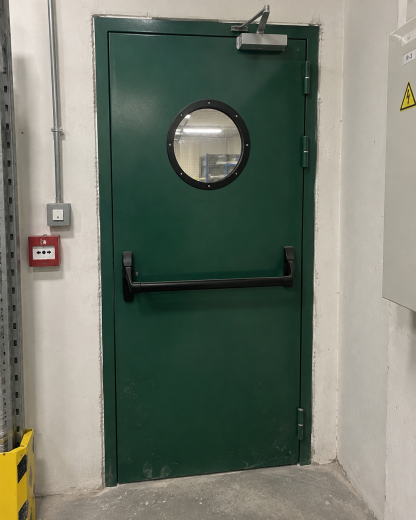

Полуторная противопожарная дверь EI-90 с круглым окном

Полуторное исполнение и круглое огнестойкое окно определяют главное различие этой модели: полотно рассчитано на широкий проём, а вставка даёт возможность визуально контролировать пространство по другую сторону закрытой створки. Полуторная противопожарная дверь EI-90 с круглым окном сохраняет назначение EI 90 и рассчитана на сопротивление огню в течение 90 минут.

Размер и устройство полотна

Вариант подбирают по фактическим размерам проёма и проектному решению: ширина изделия составляет 1000–2150 мм, высота — 1100–2500 мм. Эти диапазоны относятся к габаритам выбранного исполнения, а не к чистому проходу, световому проёму или монтажному зазору. Левая или правая сторона открывания определяется проектом и назначением выхода, поэтому её согласуют до выпуска рабочей документации.

Круглая вставка

Компактное круглое окно встроено в полотно как огнестойкая вставка класса EI 90. Оно пропускает свет и помогает оценить обстановку перед открыванием, не превращая остекление в самостоятельный элемент защиты или обзорную систему с заранее заданным углом. Суммарная площадь стекла не превышает 25% площади проёма; диаметр и положение вставки выбираются в пределах подтверждённого исполнения.

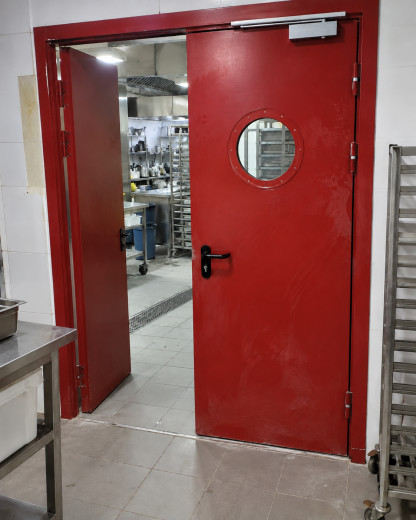

Полуторная противопожарная дверь EI-90 с круглым окном

В рабочем комплекте применяется противопожарная нажимная ручка, включённая в испытанную конструкцию EI 90. Она согласуется с полотном, коробкой и запирающей частью, поэтому заменять её на произвольную фурнитуру без подтверждения совместимости нельзя. По периметру предусмотрен эластомерный уплотнитель, а терморасширяющаяся прокладка при нагреве закрывает предусмотренный зазор; число и расположение контуров принимают по документации испытанного варианта.

1. Зафиксируйте размеры проёма и выберите сторону открывания: левую или правую.
2. Согласуйте круглое огнестойкое остекление, его допустимую площадь и состав полотна в пределах класса EI 90.
3. Определите исполнение порога: с порогом, без порога или с выпадающим порогом, если выбранный вариант покрыт рабочей документацией и испытаниями EI 90.
4. Проверьте состав комплектной ручки и порошково-полимерное покрытие по RAL перед утверждением спецификации.

В этой модели широкие габариты полуторного полотна сочетаются с круглой вставкой EI 90: проём получает рассчитанное огнестойкое заполнение, а пользователь сохраняет возможность визуального контроля без выхода за установленную площадь остекления.
