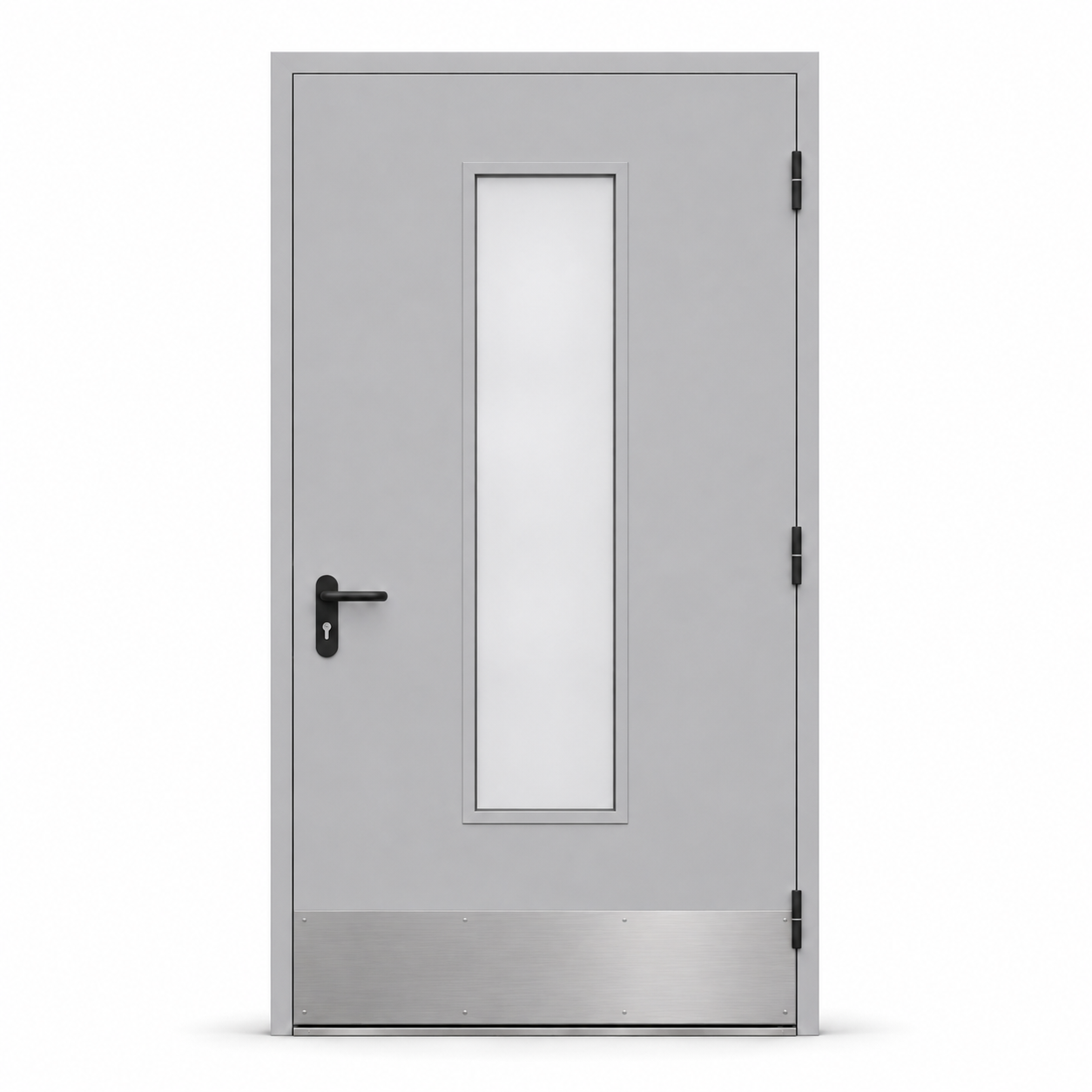

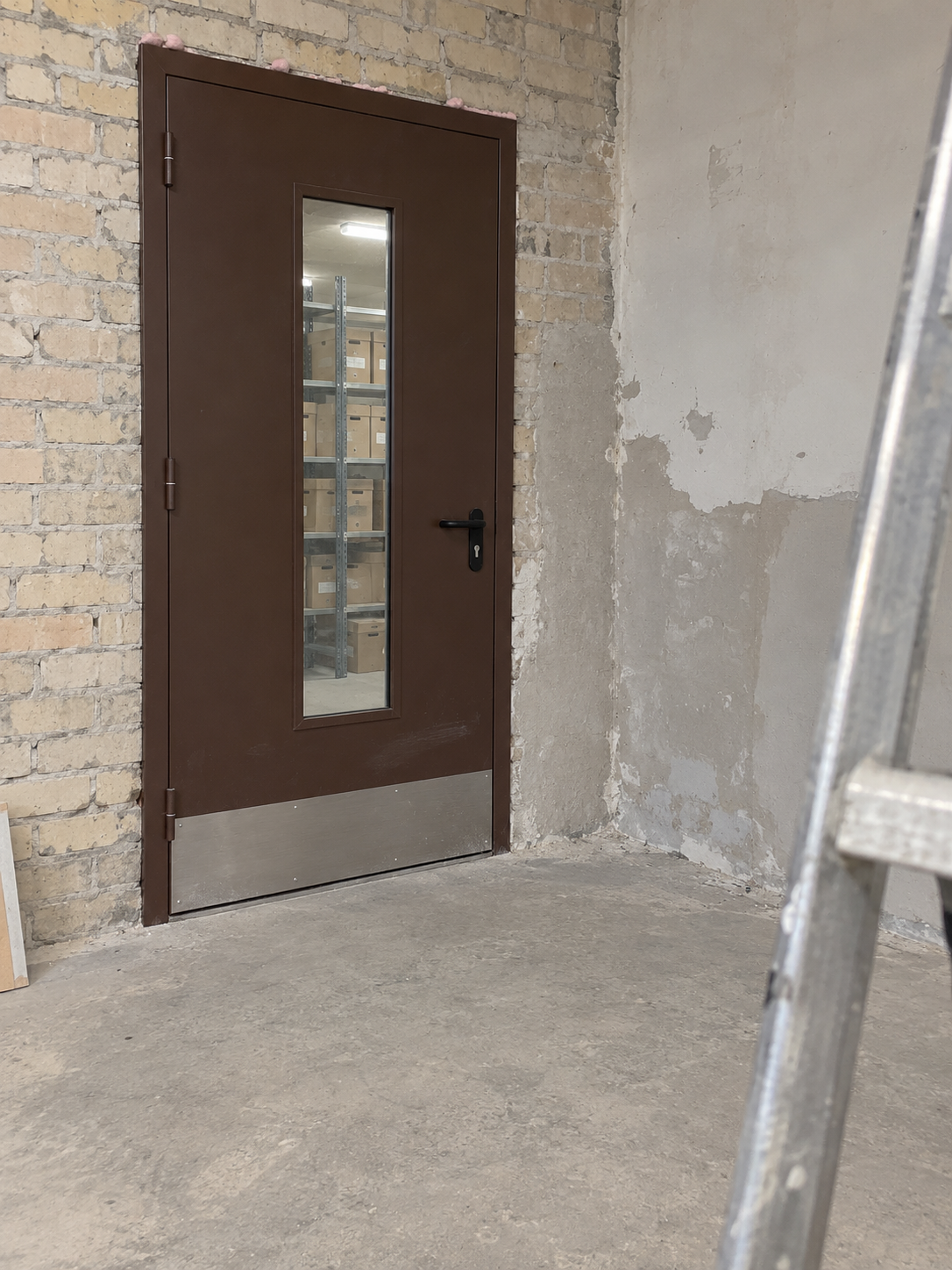

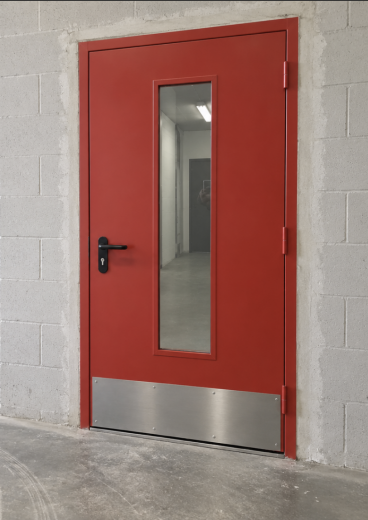

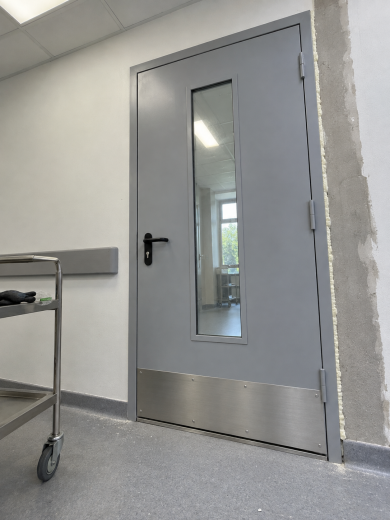

Остеклённая противопожарная дверь EI-90 с защитным отбойником

Остеклённая противопожарная дверь EI-90 с защитным отбойником

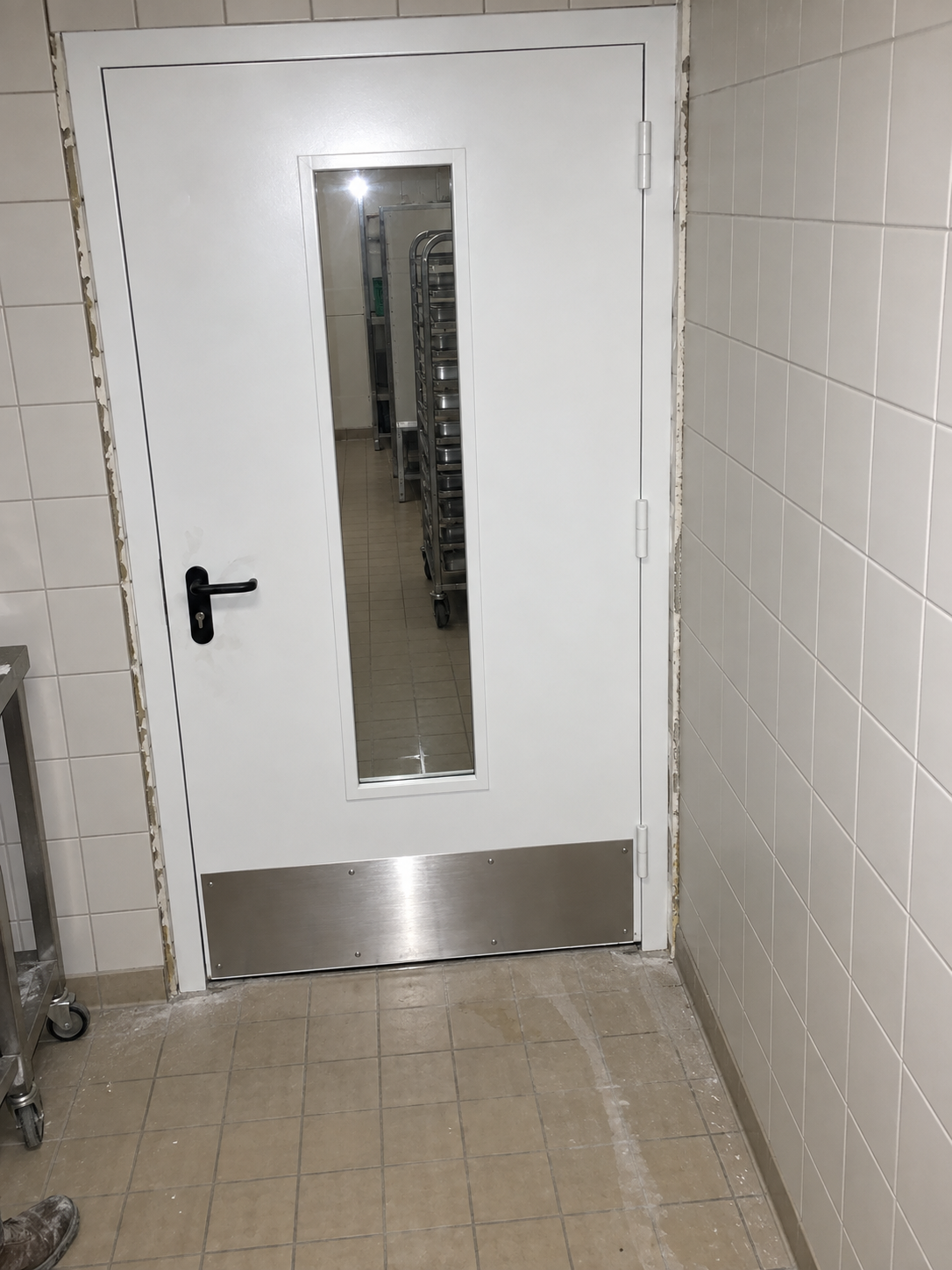

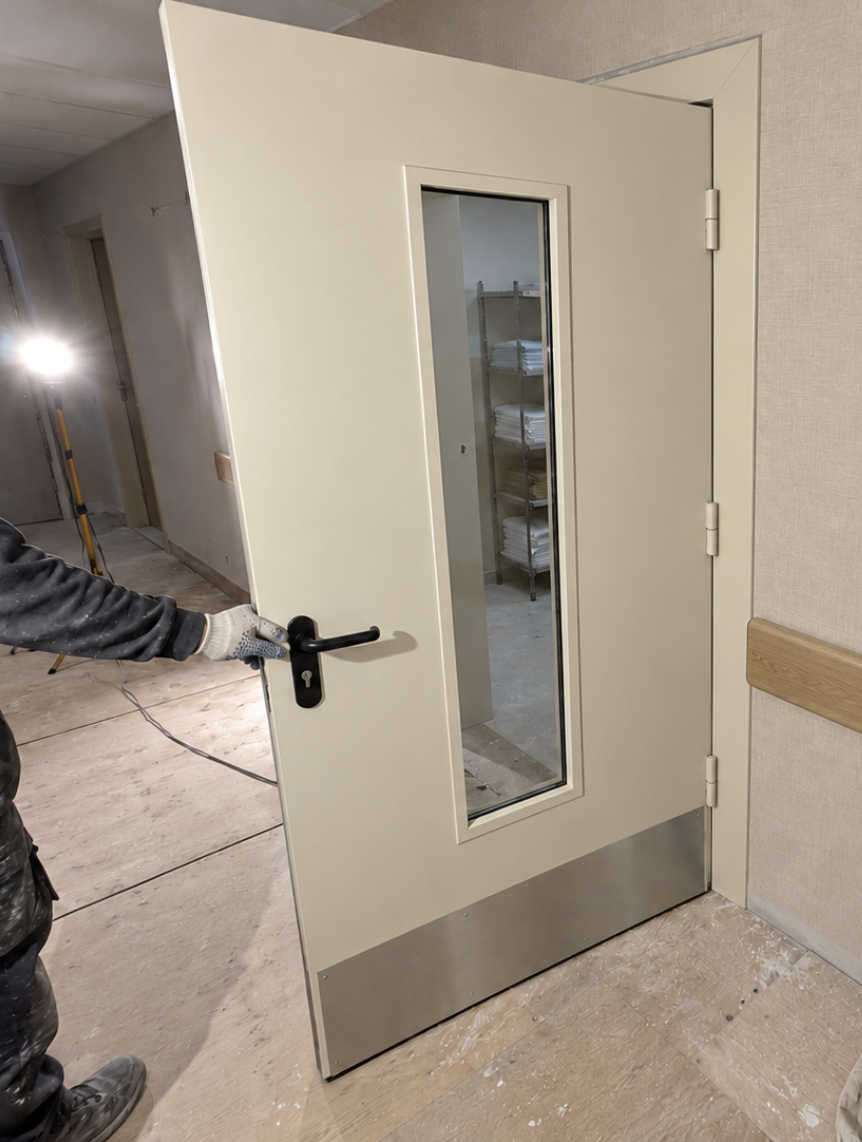

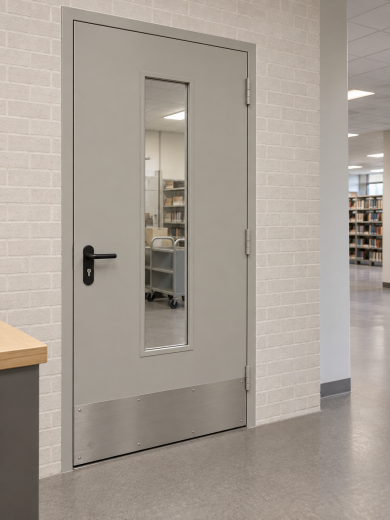

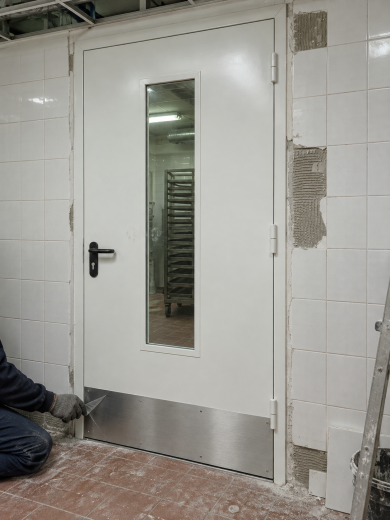

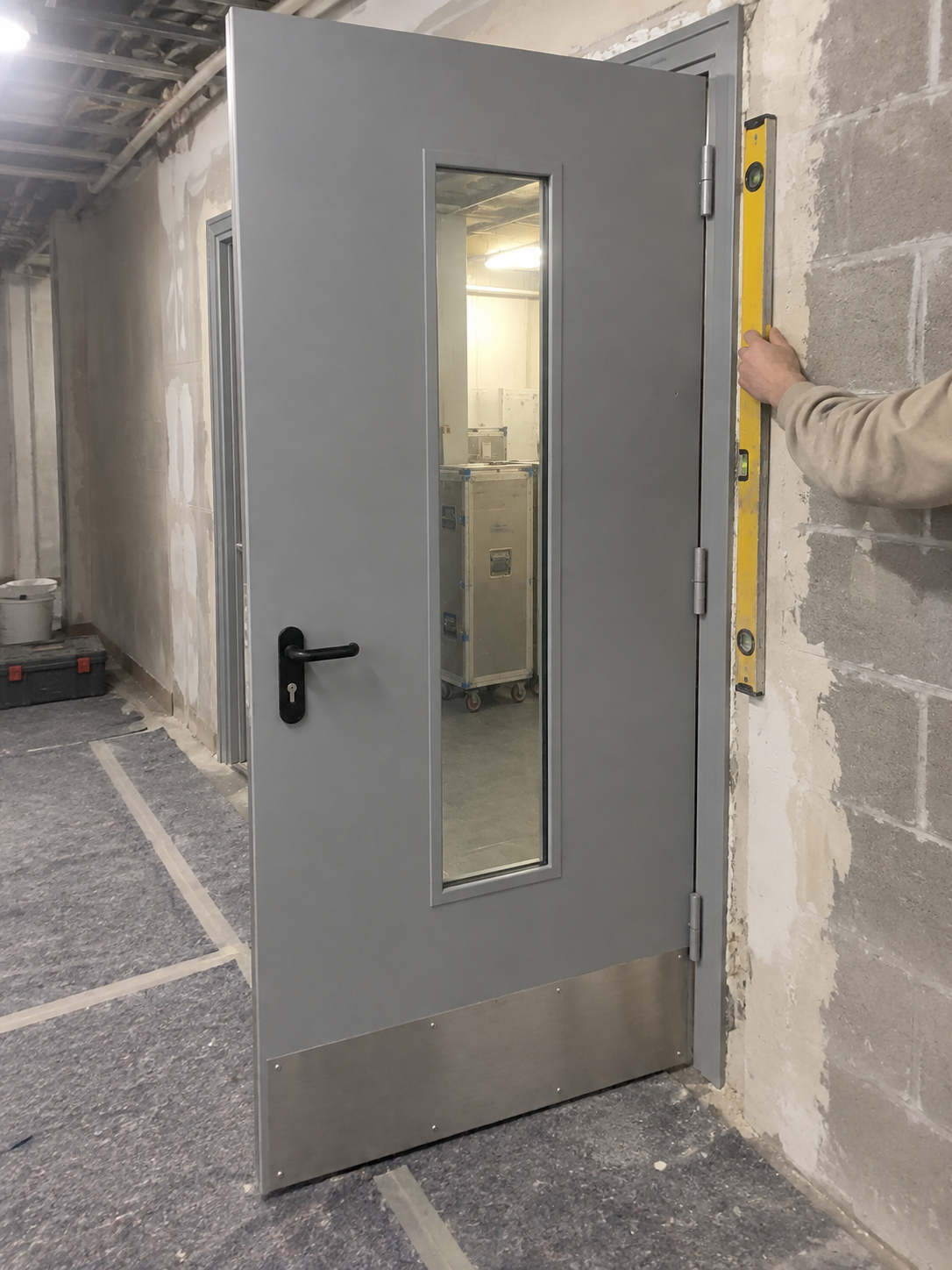

Защитная накладка в этой модели уже предусмотрена: она закрывает зону контакта с переносимыми предметами и принимает на себя непосредственное соприкосновение с ними. Для отбойника используется окрашенная или оцинкованная сталь; конкретное исполнение уточняют при выборе комплектации. Остеклённая противопожарная дверь EI-90 с защитным отбойником сочетает эту деталь с огнестойкой вставкой и пределом огнестойкости 90 минут. Название задаёт основные признаки, но не определяет створность, габариты и сторону открывания: эти параметры подбирают по проекту, а не принимают за единый вариант для любого проёма.

Размеры и исполнение

Диапазон ширины составляет 450–2150 мм, высоты — 1100–2500 мм; это размеры изделия, а не чистого прохода или монтажного зазора. Створность определяется проектом, поэтому по названию нельзя сделать вывод о количестве створок и их соотношении. Через стеклянную вставку можно увидеть пространство с другой стороны до открывания, но фактический обзор зависит от её расположения и конфигурации. Эти детали рассматривают вместе с выбранным исполнением, не отделяя рисунок остекления от требований к огнестойкости.

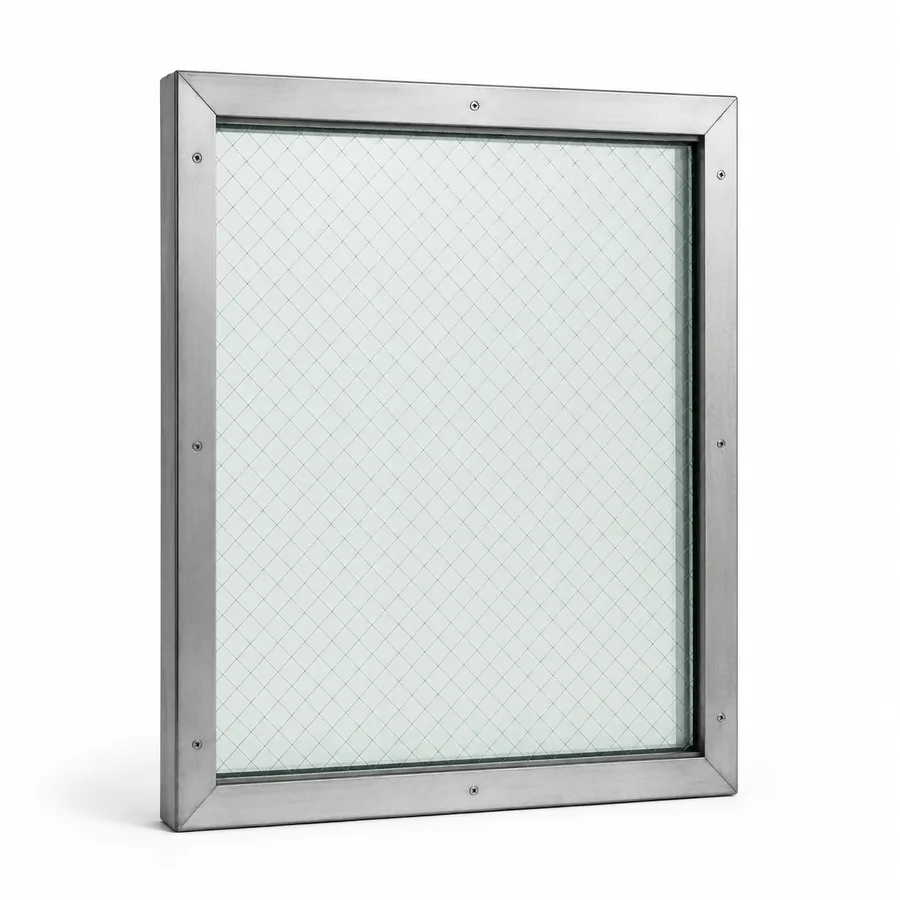

• Применяется огнестойкое стекло класса EI 90. Суммарная площадь светопрозрачного заполнения — не более 25% площади проёма; при выборе вставки учитывают именно этот предел, а не только желаемый обзор.
• Открывание возможно левое или правое, направление определяется по проекту и назначению выхода. Для согласования нужна привязка к плану, чтобы обозначение стороны однозначно соответствовало принятому решению.
• Порог, исполнение без порога или выпадающий порог допустимы только в варианте, покрытом конструкторской документацией и испытаниями EI 90. Выбор нижнего узла нельзя рассматривать как свободную замену одной детали другой.

Данные для расчёта

Для расчёта остеклённой противопожарной двери EI-90 с защитным отбойником в «Гранд Сталь» передают размеры, проектную створность, схему открывания и пожелания к расположению вставки. Отдельно указывают, где ожидается контакт с предметами: это помогает предметно обсудить размещение накладки, не приписывая ей ударостойкость всего полотна или стекла. Пожелания к комплектации сверяют с допустимым исполнением, поэтому перечисленные варианты не означают, что каждый из них автоматически входит в поставку. Вместе с размерами согласуют расположение и материал защитной накладки.
