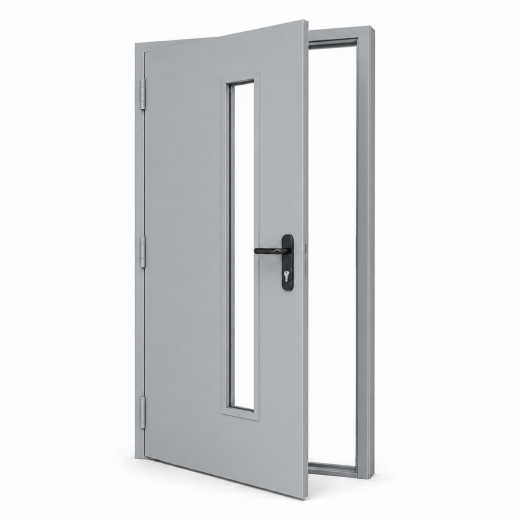

Однопольная остеклённая противопожарная дверь EI-90 с металлическим порогом

Геометрия полотна и габариты согласуются с выбранным исполнением: однопольная створка открывается в левую или правую сторону, а направление определяют по проекту и назначению выхода. Диапазон ширины — 450–1150 мм, диапазон высоты — 1100–2450 мм; эти значения относятся к размерам исполнения, а не к чистому проходу, световому проёму или монтажному зазору. Вставка из огнестойкого стекла сохраняет обзор через полотно, при этом её суммарная площадь не превышает 25% площади проёма.

Однопольная остеклённая противопожарная дверь EI-90 с металлическим порогом

Если задача — закрыть проём с требованием EI 90 и одновременно оставить визуальный контроль, однопольная остеклённая противопожарная дверь EI-90 с металлическим порогом подбирается не по одному размеру. Огнестойкое стекло имеет класс EI 90, поэтому конфигурацию вставки рассматривают вместе с исполнением полотна и подтверждёнными характеристиками всей системы. Порог здесь входит в выбранный вариант: его согласуют с отметкой чистого пола, чтобы узел соответствовал проектной высоте и не создавал неожиданного перепада.

Согласуйте узел до расчёта

Металлический порог выполняют в составе исполнения, покрытого документацией и сертификатом EI 90. Его нельзя считать универсальной съёмной деталью: положение и решение по примыканию зависят от отметки пола, покрытия и условий проёма. Для внешнего вида доступно порошково-полимерное покрытие по RAL, а состав покрытия принимают в пределах документации на конструкцию. Такой порядок помогает заранее сопоставить цвет с отделкой и не отделять декоративное решение от требований к испытанному исполнению.

Вторая существенная деталь — контуры уплотнения. По периметру предусмотрен эластомерный уплотнитель вместе с терморасширяющейся прокладкой; число и расположение контуров определяются документами на EI 90. В комплект входит противопожарная нажимная ручка, включённая в испытанную конструкцию. При этом для данной модели не заявлены дымогазонепроницаемость с показателем S, антипаника и вентиляционная решётка, поэтому их нельзя учитывать как скрытые опции.

Какие данные нужны для согласования

Для расчёта однопольной остеклённой противопожарной двери EI-90 с металлическим порогом нужны размеры проёма, отметка готового пола, сторона открывания и назначение выхода. Также следует указать желаемый цвет по RAL и подтвердить конфигурацию остекления в допустимой площади, чтобы сопоставить её с исполнением EI 90. Бренд «Гранд Сталь» согласует комплектацию по этим исходным данным, а фактическую толщину металлического полотна и состав узлов принимают по документации и сертификату EI 90. Пришлите размеры и выбранную комплектацию для расчёта.
