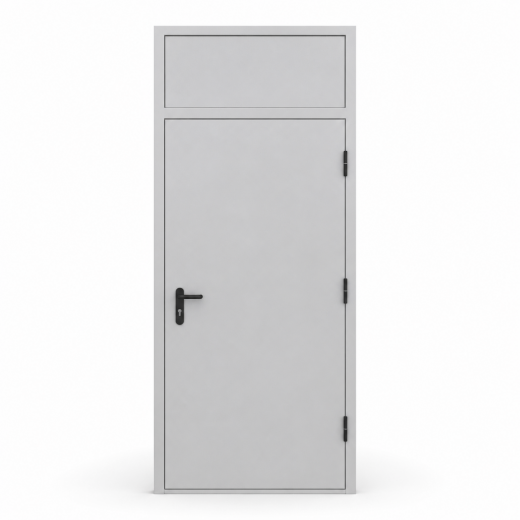

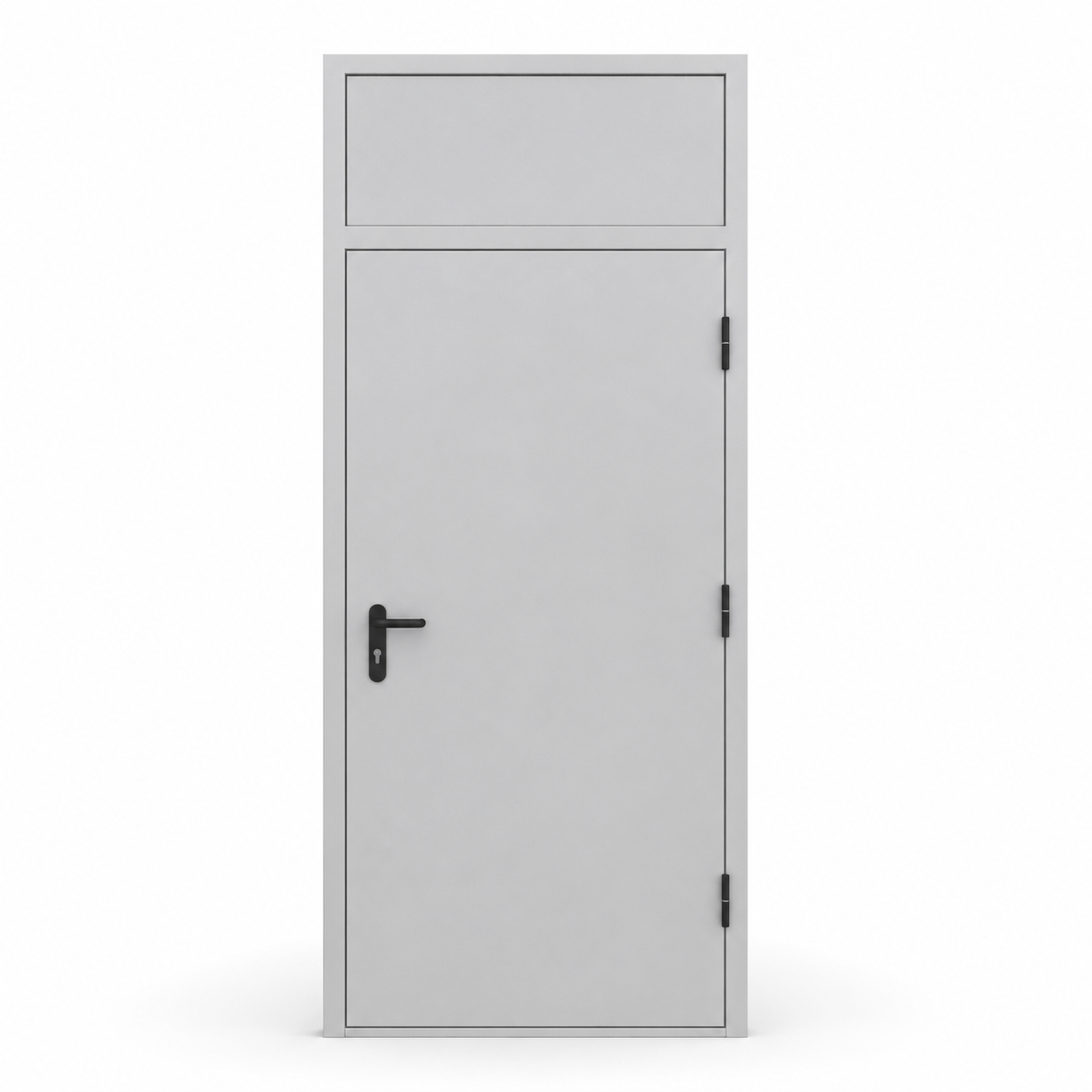

Однопольная противопожарная дверь EI 60 с верхней фрамугой

Решение для проёма с верхней фрамугой

Верхняя фрамуга продолжает дверной блок над полотном и помогает использовать высоту проёма без заполнения лишней части отдельной конструкцией. Она может оставаться глухой либо выполняться с огнестойким остеклением в пределах согласованного решения. Такой вариант подходит, когда требуется сохранить однопольную схему открывания, но при этом закрыть проём по высоте и получить более цельный внешний вид блока.

Что согласовать до расчёта

Для подбора нужно определить назначение проёма, положение блока на плане и требуемую сторону открывания: левую или правую, наружу либо внутрь. Однопольная противопожарная дверь EI 60 с верхней фрамугой может быть глухой или остеклённой; огнестойкое остекление допускается до 25% у полотна и/или фрамуги — по проекту. Отдельно согласуются исполнение с порогом или без него, вид заполнения проёма и необходимость остекления, поскольку антипаника и вентиляционная решётка для этой модели не предусмотрены.

Однопольная противопожарная дверь EI 60 с верхней фрамугой

Размер выбранного исполнения уточняется по рабочему проёму и проектной документации: ширина — 450–1150 мм, высота — 1100–2450 мм; общая высота с фрамугой — по проекту. Эти значения описывают габариты заказываемого блока, а не чистый проход, световой проём или монтажный зазор. Предел огнестойкости EI 60 означает сохранение целостности и теплоизолирующей способности в течение 60 минут при подтверждённом сертифицированном исполнении. Полотно толщиной 63–85 мм заполняется негорючей минераловатной плитой высокой плотности, поэтому внутреннее заполнение соответствует задаче локализации огня и нагрева в пределах установленного класса. Базовая толщина стали составляет 1.5 мм; вариант 1.4–2.0 мм выбирается по техническому заданию и сертификату.

Цвет назначается по каталогу RAL Classic, благодаря чему блок можно включить в принятую палитру объекта без привязки к одному стандартному оттенку. Съёмный металлический порог входит в число согласуемых решений, а исполнение без порога выполняется по заказу. Верхняя фрамуга располагается именно над полотном: её размеры, глухое исполнение или огнестойкое остекление определяются проектом, без предположения об открывании вставки. Дымогазонепроницаемость не заявлена, показатель S отсутствует, поэтому это свойство нельзя учитывать как часть данной комплектации. Однопольная противопожарная дверь EI 60 с верхней фрамугой изготавливается на собственном производстве «Гранд Сталь» после согласования размеров, направления открывания, состава заполнения, остекления, порога и цвета.
