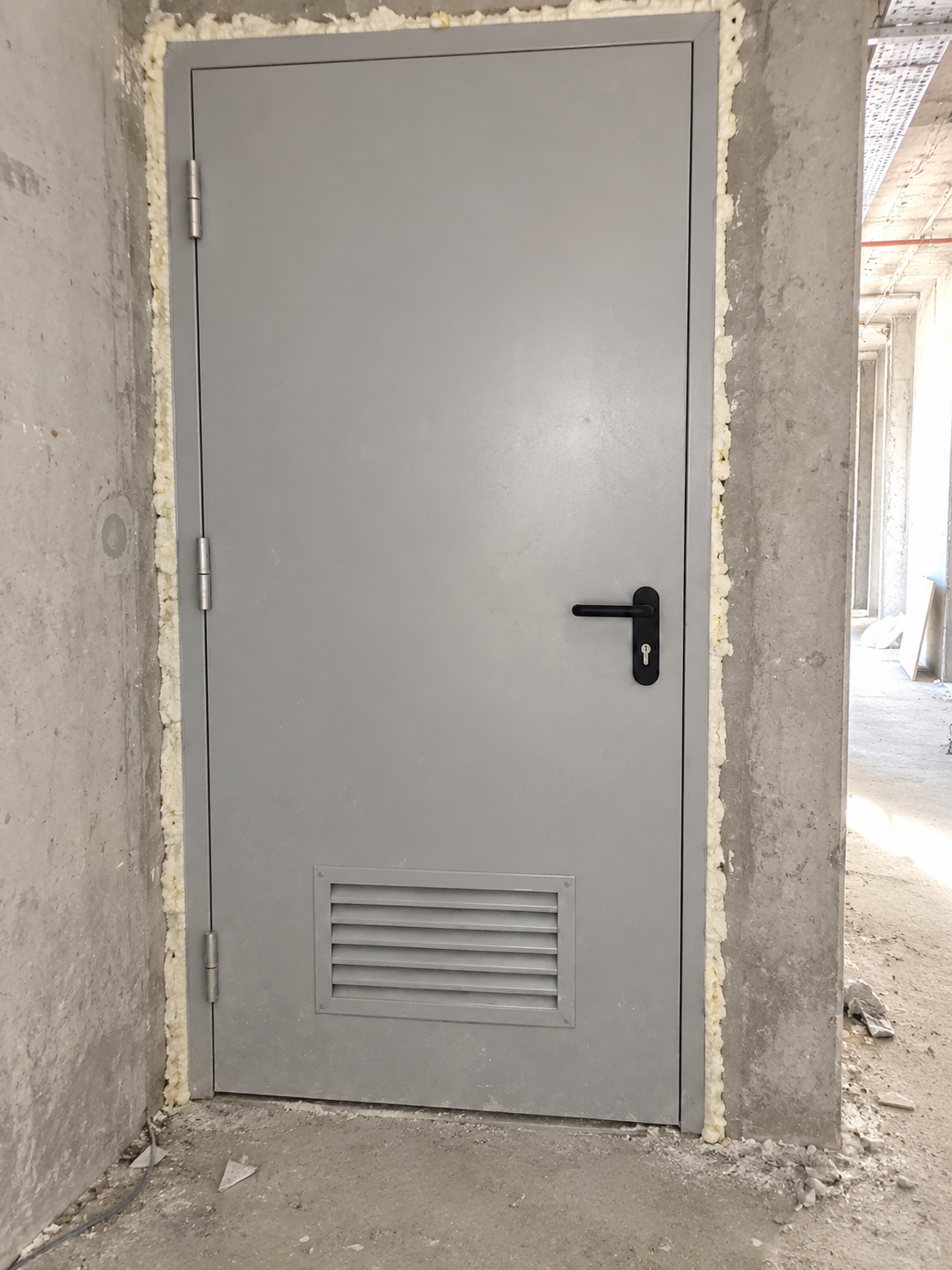

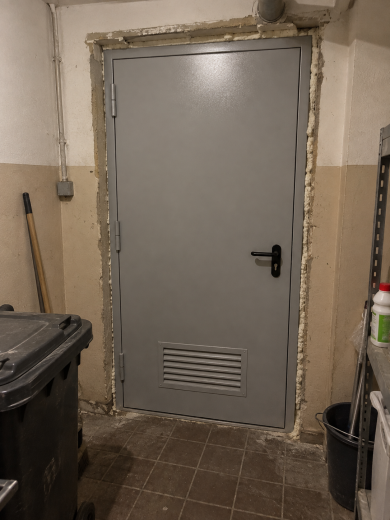

Однопольная глухая противопожарная дверь EI 60 с вентиляционной решёткой

Однопольная глухая противопожарная дверь EI 60 с вентиляционной решёткой

Полотно толщиной 63–85 мм в зависимости от сертифицированного исполнения сочетает сплошное заполнение без остекления с предусмотренным участком для движения воздуха. Однопольная глухая противопожарная дверь EI 60 с вентиляционной решёткой отличается от варианта без такого участка именно наличием воздушного канала, а не прозрачной вставки. Одна створка закрывает проём, но не даёт обзора соседнего помещения: это важно там, где визуальный контроль через заполнение не требуется. Конкретную толщину принимают в рамках сертифицированного исполнения, а не как произвольную величину внутри диапазона.

Согласовать расположение воздушного канала

Для однопольной глухой противопожарной двери EI 60 с вентиляционной решёткой предусмотрена огнестойкая решётка EI 60, сертифицированная в составе дверного блока; её размер определяется по проекту. Положение вставки согласуют отдельно, чтобы увязать путь движения воздуха с планировкой и не разместить его напротив оборудования или других препятствий. Предел огнестойкости составляет 60 минут, однако наличие воздушного канала само по себе не подтверждает нужный воздухообмен: его параметры относятся к вентиляционной задаче объекта. Исполнение не является дымогазонепроницаемым, показатель S не заявлен, поэтому эту комплектацию нельзя считать заменой блоку с таким показателем.

• Ширина выбранного исполнения — 450–1150 мм, высота — 1100–2450 мм. Эти габариты не следует принимать за размер чистого прохода или монтажный зазор; в согласование передают конкретные значения, а не только общий диапазон.
• Открывание предусматривается левое или правое, наружу или внутрь — по проекту. Направление движения створки фиксируют с учётом подхода к проёму и расположения соседнего оборудования.
• Предусмотрен съёмный металлический порог; исполнение без порога — по заказу. Этот вариант отмечают отдельно, поскольку устройство нижней части блока должно соответствовать задаче прохода.

Зафиксировать состав для расчёта

При согласовании однопольной глухой противопожарной двери EI 60 с вентиляционной решёткой в «Гранд Сталь» исходные данные удобно объединить в одном описании с эскизом размещения вставки. На нём обозначают её положение относительно краёв полотна, чтобы исключить разное понимание одной и той же заявки. Отдельно фиксируют допустимое сертифицированное исполнение: увеличение воздушного участка нельзя рассматривать как изменение, не связанное с остальным блоком. В расчёт войдут согласованные ширина и высота, размер и положение вставки, толщина полотна, сторона и направление открывания, а также выбранное исполнение порога.
